HC08 - Semaforo de LEDs con Timer

Esta es una práctica que realizara un semáforo con 3 leds, mas un led blanco para cruce peatonal y un contador regresivo de 9 a 0 para cruce peatonal.
Programación en Assembler para el microcontrolador MC68HC908JL3.



;******************************************************************

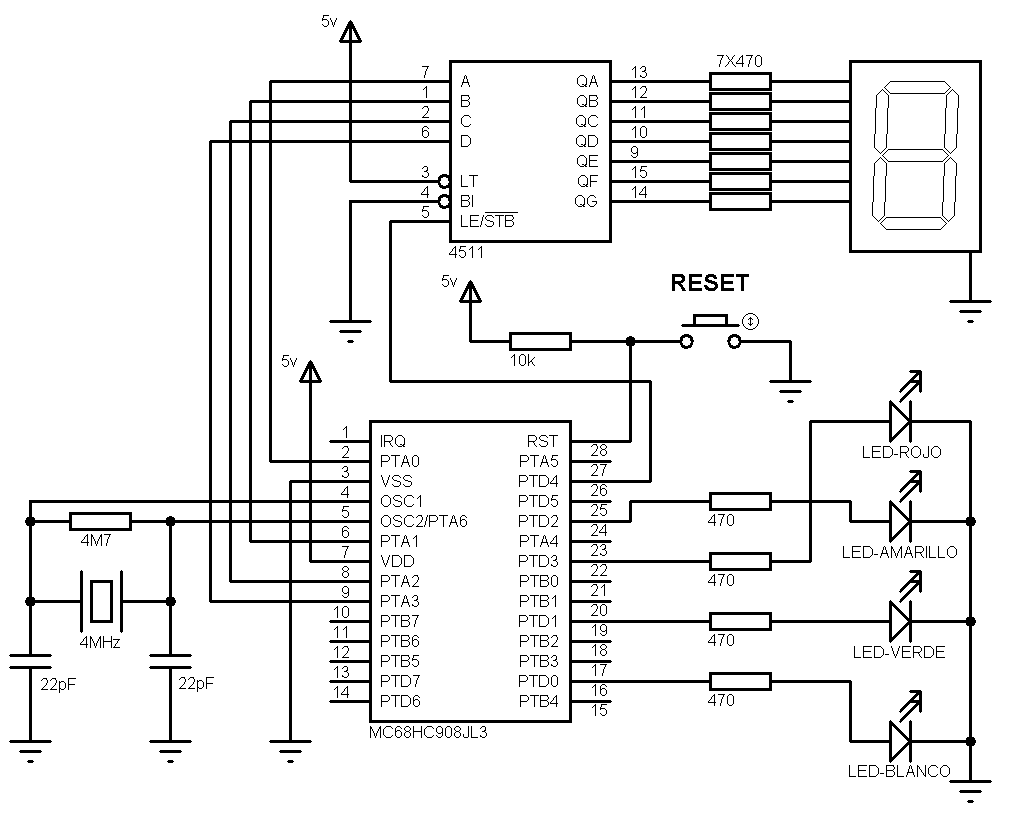

;* Programa para realizar un Semaforo Transito y Peatonal con Timer
;* Se utilizan los 5 bit LSB del PTD para gobernar los leds
;* Rojo, Amarillo, Verde, Blanco(peatonal) y habilitacion del 4511.
;* Se utilizan los 4 biy LSB del PTA para interconectar un
;* decodificador 4511 BCD to 7Segment, La habilitacion del display
;* se realizara con el bit 4 de PTD.
;* Delay 500ms ((12+185)*(10*255))+13=499813us=+/-500ms
;******************************************************************
$Include 'jl3regs.inc'          ;Libreria para el MC68HC908JL3
;
RamSt   equ     $0080           ;Direccion de origen de memoria RAM
RomSt   equ     $EC00           ;Direccion de origen de memoria ROM
ResetV  equ     $FFFE           ;Vector de Reset
DispL   equ     $01             ;Se carga valor 1 a DispL
DispH   equ     $0A             ;Se carga valor 10 a DispH
;
        org     RamSt           ;Se apunta al origen de memoria RAM
;
Var1    rmb     1               ;Variable 1Byte para Loop Interno
Var2    rmb     1               ;Variable 1Byte para Loop Externo
Del2    rmb     1               ;Variable 1Byte para Delay de 2s
Del5    rmb     1               ;Variable 1Byte para Delay de 5s
Del20   rmb     1               ;Variable 1Byte para Delay de 20s
Del30   rmb     1               ;Variable 1Byte para Delay de 30s
VarDisp rmb     1               ;Variable 1Byte para Loop Display
;
        org     RomSt           ;Se apunta al origen de memoria ROM
;
MAIN    mov     #$11,CONFIG1    ;Deshabilita el COP y LVI
        mov     #$FF,DDRD       ;Configura puerto D como salidas
        clr     PORTD           ;Inicializa el puerto D
        mov     #$FF,DDRA       ;Configura puerto A como salidas
        clr     PORTA           ;Inicializa el puerto A
;
INICIO  mov     #$02,PTD        ;D=0,R=0,A=0,V=1,B=0    0000 0010 02
        jsr     DELA30          ;Llama al delay de 30s
        mov     #$04,PTD        ;D=0,R=0,A=1,V=0,B=0    0000 0100 04
        jsr     DELA2           ;Llama al delay de 2s
        mov     #$08,PTD        ;D=0,R=1,A=0,V=0,B=0    0000 1000 08
        jsr     DELA5           ;Llama al delay de 5s
        mov     #$09,PTD        ;D=0,R=1,A=0,V=0,B=1    0000 1001 09
        jsr     DELA20          ;Llama al delay de 20s
        mov     #$18,PTD        ;D=1,R=1,A=0,V=0,B=0    0001 1000 18
        jsr     DISP            ;Llama a la rutina Display Regresivo
        mov     #$0C,PTD        ;D=0,R=1,A=1,V=0,B=0    0000 1100 0C
        jsr     DELA2           ;Llama al delay de 2s
        bra     INICIO          ;Repite el ciclo
;
DISP    lda     #DispH          ;Carga el Acumulador con 10
LOOPDIS deca                    ;Decrementa el Acumulador
        sta     PTA             ;Copia en LSB del PTA el valor Acum
        cmp     #DispL          ;Compara Si el Acumulador=1
        beq     FINDIS          ;Si son iguales retorna a subrutina
        jsr     DELA05          ;Llama a demora de 500ms
        bra     LOOPDIS         ;Salta a LOOPDIS
FINDIS  rts                     ;Retorno de subrutina
;
DELA30  mov     #$3C,Del30      ;Se carga 60 a Del30
LOOP30  dec     Del30           ;Se decrementa Del30
        beq     FIN30           ;Si Del30=0 salta a FIN30
        jsr     DELA05          ;Se llama a la rutina DELA05 de 500ms
        bra     LOOP30          ;Salta a LOOP30
FIN30   rts                     ;Retorno de subrutina
;
DELA20  mov     #$28,Del20      ;Se carga 40 a Del20
LOOP20  dec     Del20           ;Se decrementa Del20
        beq     FIN20           ;Si Del20=0 salta a FIN20
        jsr     DELA05          ;Se llama a la rutina DELA05 de 500ms
        bra     LOOP20          ;Salta a LOOP20
FIN20   rts                     ;Retorno de subrutina
;
DELA5   mov     #$0A,Del5       ;Se carga 10 a Del5
LOOP5   dec     Del5            ;Se decrementa Del5
        beq     FIN5            ;Si Del5=0 salta a FIN5
        jsr     DELA05          ;Se llama a la rutina DELA05 de 500ms
        bra     LOOP5           ;Salta a LOOP5
FIN5    rts                     ;Retorno de subrutina
;
DELA2   mov     #$04,Del2       ;Se carga 4 a Del2
LOOP2   dec     Del2            ;Se decrementa Del2
        beq     FIN2            ;Si Del2=0 salta a FIN2
        jsr     DELA05          ;Se llama a la rutina DELA05 de 500ms
        bra     LOOP2           ;Salta a LOOP2
FIN2    rts                     ;Retorno de subrutina
;
DELA05  mov     #$B9,Var2       ;[5]Se carga el valor 185 a Var2
LOOPE   mov     #$FF,Var1       ;[5]Se carga el valor 255 a Var1
        dec     Var2            ;[4]Se decrementa Var2
        beq     FIN05           ;[3]Si Var2=0 salta a FIN05
LOOPI   dec     Var1            ;[4]Se decrementa Var1
        beq     LOOPE           ;[3]Si Var1=0 salta a LOOPE (Externo)
        bra     LOOPI           ;[3]Salta a LOOPI (Interno)
FIN05   rts                     ;[4]Retorno de subrutina
;
        org     ResetV          ;Se apunta al Vector de Reset
        dw      MAIN            ;Salta a MAIN
        end                     ;Fin del programa
