Modulador de RF para Video

El Circuito Integrado de la familia de Motorola MC1374, es un modulador completo en su interior, solo hay que ingresar con Audio y Video, y tendremos a la salida la modulacion de estas dos componentes montadas en RF para el canal 3 o 4.
El circuito de aplicacion esta dado en el datasheet del fabricante, y el valor del integrado ronda los 10u$s.

Controlador de Matrices (x;y;z) para leds (BETA)

Este circuito esta en etapa experimental, lógicamente funciona pero no se ha probado aun.
El funcionamiento es simple. para realizar un cubo de 4x4x4 leds, se requieren 4 matrices de 4x4 superpuestas de esta forma se logran las 3 dimensiones.
La interfase es del tipo (x;y;z) pero en binario, ósea el 00 representa el 0, el 01 representa el 1, el 10 representa el 2 y el 11 representa el 3. esto es para las tres dimensiones, por lo que con solo 6 bits de datos logramos manejar naturalmente las coordenadas de la matriz cúbica.
El circuito consta de 5 integrados lógicos.
2-74LS244
2-74LS139
1-74LS14
por tratarse de lógica TTL solo podemos alimentarlo con 5Vcc, analizando la primer matriz de las cuatro, notamos que requerimos manejar (x;y) de la misma, para ello utilizamos 1/2 del 74LS139 que es un decodificador de binario a decimal, por ende según el código ingresado en su entrada nos enviara un 1 lógico a la salida correspondiente, como son 2 bit de entrada son 4 salidas únicamente.
Teniendo ya el valor de "y" nos falta el de "x" que esta dado por 2/2 del 74LS139 y através de este hacia el 1/2 del 74LS244 que son buffer Tri-State, se usan para discriminar entre las 4 matrices, es decir cuando damos un valor de (x;y) les llegaría a las 4 matrices pero nos falta la componente "z" que en este caso va a habilitar los 74LS244 según corresponda.
ya que el tercer decodificador, el del eje "z", controla la habilitación de cada 1/2 74LS244 y de esta forma controlamos que matriz encendemos de las cuatro.
Con estos integrados 74LS139 y 74LS244, logramos acceder a las coordenadas tridimensionales.
El ultimo integrado es el 74LS14 que es un hex-Schmitt Trigger, este integrado tiene como principal función la de invertir los bit de entrada del primer decodificador, ya que la matriz necesita polarizarse en directa e inversa para lograr encender un punto en la misma.
A continuación dejo dos gráficos, el primero es de como se montarían las cuatro matrices superpuestas, siendo cada punto rojo un Led.
y la segunda imagen es el circuito del mismo.


By-Pass Ethernet

Para una topología de red un poco compleja, por ejemplo Modem Switch en un cuarto, otro Switch en una parte de la casa (planta Alta) y otro Switch en otra parte de la casa (planta Baja), el inconveniente esta cuando al modem se le ocurre desconectarse de Internet. Entonces hay que ir y reiniciar el modem por hardware porque desde intranet dice reiniciar, pero no hacer nada...
El problema es que para llegar a reiniciarlo hay que abrir 3 puertas y atravesar el patio, ya sea de noche, de día, frío, calor, lluvia, meteoritos y demás...
La idea es la siguiente, por un solo cable Ethernet UTP cat-5 o Nivel-5, paso la conexión IEEE mas la línea telefónica, ya que la conexión Ethernet normal requiere de 4 conexiones TX+, TX-, RX+ y RX-, sobrando así 4 pines mas los cuales tome dos y le añadí la conexión de teléfono, de esta forma tengo un By-Pass en la parte donde tenia el modem antes y ahí engancho el Teléfono, El switch (tal cual estaba antes) y un UTP que baja hacia la otra planta donde tengo el otro By-Pass que toma la conexión Ethernet y el teléfono para alimentar el modem.
Aquí les dejo el diagrama:

Controlador de motor trifásico

Este circuito esta diseñado para testear motores trifásicos de baja tensión y potencia, por ejemplo los utilizados en discos rígidos de PC o en las lectoras de CD.
El circuito funciona generando una ráfaga cíclica de pulsos en las tres bobinas, de esta forma se logra el desplazamiento del rotor.
Se le agrego un control de velocidad para poder sintonizar la mejor respuesta del motor.
Los bloques principales son el Timer en base al 555, con este timer controlamos la velocidad del motor. El secuenciador en base al 4017, con este generamos la ráfaga de secuencias para las tres bobinas, y por ultimo la etapa de Potencia en base a transistores NPN TIP31C de potencia (deben disiparse).
El circuito es el siguiente:

Barrera Infrarroja

El siguiente circuito es de una barrera infrarroja, diseñada con el fin de aplicarla a una central de alarma, tuvo varias versiones, esta es la 2.0 que se diferencia de la 1.0 por soportar mayor distancia.
La versión 1.0 era la casi la misma que esta pero en lugar de tener un driver en base al array de transistores ULN2003, solamente contaba con un transistor 2N3904 y 4 leds IR.
En el receptor 1.0 era igual a este pero en lugar de tener un modulo infrarrojo de tres terminales, tenia un solo foto transistor y un filtro.
Esta nueva versión 2.0 funciona igual que la 1.0 pero al tener 14 emisores infrarrojos y un receptor de tres terminales semi amplificado, podemos lograr mayor alcance, claro que también podemos agregarle una lente en el receptor y ampliarla mucho más.
El funcionamiento, esta basado en dos integrados de la firma Holtek HT12E y HT12D ya utilizados en varios proyectos de este blog.
Estos dos integrados son de 8bit de encriptación y 4bit de datos, tanto para el codificador como para el decodificador.
En el circuito no se utilizaron los 4 canales pero podría existir una nueva versión, del circuito utilizando estos canales para crear distintas zonas de sensores y poder interconectar todos entre si.
El circuito es el siguiente:


Teléfono Completo

Este es un circuito sacado directamente del Datasheet de Motorola, el mismo es un Transceptor Telefónico, ósea conectando este circuito en una línea telefónica, podemos extraer e ingresar el audio.

Pero al seguir leyendo el Datasheet, nos va dando diversos circuitos de aplicaciones entre ellos, el de un teléfono completo.

Utilizando este integrado MC34014 como Speech Network y agregándole un discador DTMF MC145409 y por ultimo un detector de Ring MC34017. Logramos conformar el teléfono completo.

Los controles del mismo son Selector de discado por Tono o por Pulsos, Hook Switch que es el pulsador para cortar como en todo teléfono.

Y se le podría agregar un Mute al Ring (desconectando el integrado MC34017 de la alimentación) y un control de Volumen para el parlante.

El circuito es el siguiente:

Domotica Basica v1.0 RS232

Aquí traigo un proyecto muy básico sobre la domótica, el control de artefactos eléctricos mediante la PC.

En este caso es un control de 4 Opto acopladores 4N25 con su fototransistor conectado a un conector con el fin de poder conectar una placa de potencia eléctricamente aislada.

El circuito principal consta de un MCU en base al PIC16F84A, una interfase RS232 con el MAX232 y un LCD de 2x16 con controlador Hitachi 44780. El protocolo RS232 debe configurarse en 9600 bits por segundo, 1byte de datos, Sin paridad, 2 bits de parada y Sin control de flujo. (9600,1,N,2,N). Para la prueba utilice el HyperTerminal que viene por defecto en el WindowsXP, pero puede usarse cualquier otro. Una vez dentro del HyperTerminal y con el circuito conectado a la PC por RS232, podemos comenzar a activar sus salidas. En este caso se activan con los botones [1] [2] [3] [4] y con el [0] se desactivan.

A continuación dejo el Circuito, y algunas imágenes del proyecto.

En este link tienen disponible todas las imágenes mas el fuente y la compilación.


Placa Multipropósito para PIC16F877A

Este circuito es un entrenador para el PIC16F877A, el cual consta de un conector para cada uno de sus puertos y contiene el oscilador, un Jumper de reset y la fuente de alimentación.
El Jumper se encarga de poner a nivel bajo el RST del MCU.
La fuente de alimentación funciona en base a un regulador positivo 7805 que mediante el capacitor de 470uF/16V y el de 100nF se logra un filtrado de calidad aceptable para el MCU, el diodo 1N4007 cumple la función de protección de polaridad de entrada, el diodo hace que no se pueda alimentar en inversa el circuito.

Conversor de fuente simple a simétrica


La idea de este circuito es poder alimentar circuitos que requieren fuente simétrica, pero utilizando fuente simple, de esta forma utilizamos un amplificador operacional, para crear la simétrica complementaria en la salida pushpull creada por los dos transistores Q1 y Q2, estos mismos deben ir disipados y aislados entre si, también cabe destacar que el circuito de carga para este conversor no debe ser un circuito de gran consumo, esta diseñado para alimentar un circuito lógico el cual no demanda un gran flujo de corriente.
Solo queda la calibración del dispositivo, que se efectúa mediante el potenciómetro “Lineal” de 50K, este potenciómetro nos permite crear la simetría, ósea el valor del cero.
Para una buena calibración se requerirá de un voltímetro para saber la tensión positiva y negativa, (la misma con la que se va a alimentar este circuito) una vez hallada procederemos a poner una de las puntas del voltímetro al punto gnd del dispositivo y ahí tendremos que leer exactamente la mitad de la tensión hallada anterior mente, si no lo leemos variaremos el potenciómetro hasta encontrarla.
Ej.: tensión de alimentación de este dispositivo 12V, tendremos que ver entre +B y GND 6V y entre GND y –B -6V.
Nota 1: No exceder la alimentación de 24V.
Nota 2: Se puede cambiar los transistores para lograr mayor corriente (Ver Circuito Q1 y Q2).
El circuito es el siguiente:





Lampara LED ininterrumpida

El siguiente proyecto es una lámpara de LED con UPS, es decir una lámpara que tiene alimentación ininterrumpida.
El circuito es muy básico, esta basado en una fuente para alimentar los leds, un cargador de baterías de Gel y el conmutador a base de Rele doble inversor.
Como se puede observar en el circuito, la bobina del rele esta conectada directamente a la fuente que se alimenta desde el suministro eléctrico domiciliario, por lo que ni bien se conecte esta lámpara al suministro el rele se va a activar, de esta forma se puede decir que hay energía en la casa, ya que el rele se activo, entonces los leds pasan a alimentarse con el regulador 7812 y al mismo tiempo la batería comienza a cargarse mediante la resistencia de carga y el diodo.
Cuando la lámpara es desconectada de la red eléctrica o falla el suministro eléctrico, el rele se libera conmutando la batería desde el cargador hacia los leds y desconectando el 7812 de los leds.
Y cuando la energía es suministrada nuevamente, el rele se enclava conmutando sus contactos nuevamente y alimentando los leds desde el 7812 y cargando la batería.

Variador de velocidad para Fan Coolers

Este variador esta desarrollado en base al regulador ajustable de tensión positiva LM317, que nos proporciona una tensión de salida en variable entre 1,25V como mínimo y la tensión de alimentación menos la de juntura interna como máximo, con una corriente de 1,5A

De esta forma mediante la formula Vout = 1,25*[1 + (R2/R1)] podemos calcular la tensión de salida en función de los valores de resistencias utilizados.

El circuito es el siguiente:

Power by st3al.


Medidor de 4 canales multiproposito (beta)

Este medidor multipropósito no es más que un voltímetro adaptable con 4 canales seleccionables mediante un botón.

El ADC esta desarrollado en base al integrado ICL7107 y el selector de cuatro canales esta desarrollado con un 4066 SBS (Silicon Bilateral Switch) como llaves analógicas de estado sólido, 4017 (Contador Johnson) como selector de cada llave y un 74LS14 como anti repique para no tener disparos erráticos de la señal de reloj en el 4017.
De esta forma solo resta reacondicionar las entradas en función de los parámetros que se requieran.
El circuito se alimenta con +/-5V y el consumo no supera los 200mA.



Amplificador Hi-Fi 12+12W 12Vcc


Este es un amplificador de la familia TDA de Philips, en este caso se trata del TDA2616 el cual se presenta como amplificador de audio dual Hi-Fi.
La potencia del mismo esta en valores típicos entre los 10 y 12Wrms sobre 8ohm.
Si bien esta diseñado tanto para funcionar con una fuente simétrica, yo lo eh diseñado con una fuente siemple con el fin de facilitar la fuente (y porque no tenia una simétrica a mano).
Este mismo integrado es el que poseen los bafles de Edifier R1000.
El valor de todo el amplificador sin fuente esta en el orden de los $20.
Eh empleado una fuente de 12Vcc 4A que la arme en base a un transformador de dicroica de 50W.
Nota: el transformador que utilice es "mecánico" no electrónico. Utilice uno de 4A porque es el que tenia a mano y al comprarlo como transformador de dicroica cuesta menos que ir a comprar uno de 4A a un local de electrónica. Pero con 2A sobra.

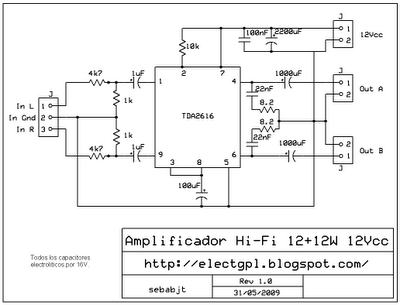

El circuito es el siguiente:

Amplificador de 4x45W 12V

Este amplificador es el mismo que se utiliza en los auto estero como 4x45W, solo que por motivos de dinero y de facilidad de conseguir, en vez de usar el integrado original PAL007A de Pioneer, usaremos un TDA7386 que es reemplazo directo del anterior y es mucho mas fácil de conseguir y mas barato (al rededor de $30).

NOTA: segun fabricantes la potencia RMS entregada por cada canal es de 18W maximo.
A continuación dejo fotografía para diferenciar los dos integrados:



El circuito es muy fácil debido a que la mayoría de los "TDA" para Car Radio Amplifier, están basados en una configuración Bridge o Clase H, por lo que no requieren de muchos componentes pasivos para su funcionamiento.
El circuito es el siguiente:


Grabador de sonido de 20 segundos.

Este circuito es un grabador de sonido que para el caso del integrado ISD1420 tiene una memoria máxima de 128KB para almacenar 20 segundos de sonido que pueden estar continuos o fraccionados con el fin de crear varias pistas de grabación.
El muestreo de grabación lo realiza de 6.4KHz a 8KHz (calidad para mensajes de voz).
Posee un control para la reproducción por flanco y por nivel, por flanco se presiona una vez el pulsador PLAYE y el sonido grabado se reproduce hasta que el mismo finalice, y por nivel el sonido es reproducido mientras el pulsador PLAYL esta presionado, posee un bus de direccionamiento para poder dar la longitud deseada a cada mensaje grabado o bien usar el total de los 20 segundos.
También existen con mayor memoria, pero incrementa su precio.
La salida esta previamente amplificada por una etapa en clase H, sobre una impedancia de salida de 16ohm, (es potencia suficiente para un speaker de pc).
El valor es de $23, y sumado los componentes faltantes no excede los $30.
A continuación esta el diagrama de bloques interno y su circuito de aplicación.

Mando a distancia por RF con 12bit de encriptacion UM3750

Este es un mando a distancia mono-canal con 12bit de encriptación y enlace inalámbrico UHF.
El circuito es simple solo utiliza dos etapas, la del encoder/decoder y la de transimición/recepción.
En este caso eh utilizado un UM3750 como Encoder/Decoder ya que este mismo cuesta +/- 3$ar y permite configurarse como encoder o decoder con solo polarizar un pin (MODE).
Como enlace inalámbrico utilizo los módulos homologados de 433.92MHz que no exceden los 15$ar c/u y mantienen buena estabilidad, también es posible utilizar modulación infrarroja.
Esta ultima no la eh implementado porque tiene que el receptor tiene que estar visible para que funcione, de la misma forma que un remoto de TV.
En el Receptor añadi un Led para que muestre el estado de la salida cuando es activada, pero este mismo podría cambiarse por un FF o por un Transistor o Rele, etc...
El circuito es el siguiente:

rfPIC - MCU con modulo RF

Bueno como sabrán ya el 99,9% de la electrónica que nos rodea trae un mcu en su interior por el tema de practicidad, tamaño y costo.
Por lo que la idea de esta entrada es comenzar un poco con este terreno.
Si bien la mayoría de la gente que esta en ambiente ya los conoce o los uso en algún circuito, la idea principal es notar las principales novedades de los mismos tanto así como la ayuda necesaria hacia las personas que la requieran.

Bueno uno de los temas que quiera compartirles es:
Cuantas veces desarrollaron algún radio enlace microcontrolador, o algún mando a distancia wireless con algún mcu como unidad central, y terminaron utilizando los módulos de rf Aurel o los genéricos.
Bueno la idea es traer un poco de lo nuevo de microchip, no tan nuevo, pero aun no se ve mucho por acá...
Se tratan de los rfPIC como lo dice la palabra son los pic con la funcionalidad de tener módulos de rf ASK y FSK que van desde los 290MHz hasta los 930MHz según datasheet de rfPIC12F675, si bien este 12F675 no es igual al convencional, tiene algunos pines mas y bueno la principal características de incorporar el modulo de radio frecuencia.
Con la funcionalidad de poder utilizarlo como un MCU, o como un Transceiver o ambos a la vez.
Las modalidades de transmisión utilizadas son ASK (AMPLITUD SHIFT KEYING) y FSK (FREQUENCY SHIFT KEYING), la ASK es en AM y la FSK es en FM.
El transceiver cuenta con una potencia de 10mW lo que nos proporciona un radio de 200metros abiertos aproximadamente, teniendo en cuenta CNPTH (condiciones normales de presión temperatura y humedad).
También cuenta con la posibilidad de variar su potencia que va desde los -70dbm hasta los 9dbm.
El BW es de solo 12,5KHz por lo que seria un narrowband (banda angosta) pero no es menos que el BW que nos proporcionan los módulos UHF que están en el mercado.
Los precios aun no los se, porque no los he visto en los comercios que frecuento.
Aquí les dejo un datasheet del rfPIC12F675K directo de Microchip:

http://ww1.microchip.com/downloads/en/AppNotes/tb069a.pdf

Cabe aclarar que no es un modulo común como el ADC o el USART que solamente lo configuramos y no necesitamos nada externo...
Si bien en el pic hay un pin dedicado que es ANT (antena), hay que poner un acondicionador de señal (algunos capacitores y bobinas) pero son muy pocos, y en el datasheet da los circuitos de aplicación para tal caso (ver figura 1).
También lleva un pequeño conexionado en la etapa de cristales externos, pero no es nada comparado a tener que hacer nosotros mismos el modulo de rf.
También habría que tener en cuenta la relación precio practicidad, ya que no se cuanto llegaran a costar en los comercios de acá, y si sale mas barato que usar un pic convencional y un modulo.

Figura 1:



Tester RJ45

Esta es una herramienta de testeo para cables del tipo UTP Nivel 5 y conectores RJ45 con la finalidad de testear los pares para la norma ethernet.
El circuito no es mas que un secuenciador desarrollado en base a un PIC16F84A que tiene como función principal crear una secuencia consecutiva de barrido entre sus 8 bit.
La configuración de este tester es de poder conectar los dos extremos en la misma placa, pero notese en el PCB que uno de los dos conectores esta electricamente separado del resto, por lo que se puede armar en forma externa para medir el cable si es que este ya esta instalado en una tubería.
El tester cuenta con un botón de Reset y uno de Modo, siendo el botón de modo la velocidad que usa en realizar la secuencia, el programa tiene 3 velocidades seteadas, pero obviamente se puede modificar.
A continuación dejare el código fuente en el siguiente Link y su diagrama circuital con su PCB.

NOTA: tomar el PCB desde el archivo adjunto ya que este se encuentra en PDF con la mejor calidad y tamaño. Aconsejable, imprimir una versión del PCB en papel normal para comprobar dimensiones antes de imprimirlo en papel transfer.

Fuente SMPS (Switching Mode Power Supply)

Esta es una fuente del tipo SMPS (Switching Mode Power Supply) y StepUp, esto quiere decir que es una fuente conmutada que eleva la tensión.
En nuestro caso la idea es ingresar con 12Vcc y elevarla hasta los +/-35Vcc con el fin de alimentar un amplificador de audio, pero esta fuente podría usarse para alimentar cualquier dispositivo.
La relación de transformación esta dada por Ep/Es = Np/Ns donde Ep es la tensión de primario, Es la tensión de secundario y Np es el número de vueltas de la bobina primaria, Ns es el número de vueltas de la bobina secundaria. Teniendo en cuenta que el transformador utilizado es igual al que se usa en las fuentes conmutadas normales como por ejemplo la de PC, tenemos que usar un transformador con núcleo de ferrite. También se puede utilizar el transformador de una fuente atx o alguna switching, se puede usar ese mismo (invertido) para que eleve la tensión, o bien se puede rebobinar en función de la tensión necesaria.
El circuito esta basado en un circuito integrado el SG3524 que posee las siguientes características:
• Control de los circuitos de potencia PWM
• Salidas push-pull
• 1% máximo de variación de temperatura
• Total de corriente de alimentación inferior a 10mA
• Operación más allá de 100kHz
Luego de generar la señal simétrica con el integrado, esta es amplificada por los drivers 2N3904 (NPN) y 2N3906 (PNP) y luego pasa a la etapa de potencia comprendida por los 4 MOSFET de potencia IRFZ44 (Canal N de realzamiento) los transistores de potencia deben montarse en un disipador. Una vez generada la onda en el primario del transformador switch esta es transformada en nuestro caso es elevada en el secundario, luego se rectifica con diodos rápidos BY228 y se filtra con los 4 capacitores de 1000uF (la tensión de estos capacitores depende de la tensión del secundario). El circuito es el siguiente:




Amplificador de Audio 55Wrms 12Vcc

Este amplificador se puede utilizar tanto un auto como en el hogar.
En el caso del auto es un poco mas complicado ya que hay algunos ruidos provenientes del motor que interfieren con la señal de audio, y otro contra es que si el amplificador es "poderoso" o de algunas decenas de watt hay que incluir una fuente del tipo step-up (fuente elevadora de tensión).
En el caso del hogar todo se facilita. ya no hay ruidos del motor y la fuente que se emplea puede ser una fuente lineal común
Al ser clase H nos da la posibilidad de usar una fuente simple y no tenemos la necesidad de poner capasitores de bootstrap a la salida por lo cual disminuye el tamaño y costo.. claro eso para algunos watt's ahora si lo que uno quiere es potencia.. hay que recurrir a los viejos transistores y dejar de lado las pastillas.. multiwatt y to... hay que volver a los tres pines BCE, GDS, GCB... (transistores) y obviamente usar fuentes del tipo step-up que no es mas que una fuente switch pero que en ves de reducir, eleva.. osea entramos con 12Vcc y salimos con por ej. +/-50Vcc, (usando un oscilador, un par de transistores, algunos transformadores, diodos rápidos y capacitores) osea es una fuente común pero con un primario de menor vueltas que en el secundario esto da la relación de transformacional de forma lineal.
Breve explicación: teniendo en cuenta una fuente lineal normal (trafo, puente, capa) tenemos un trafo de 220Vca a +/-35Vca después de ahí salimos con un puente de cuatro diodos separando las polaridades instantáneas (50Hz) y de ahí a los capa de filtrado final, y de ahí al amplificador esto seria para un amplificador hogareño, ahora en un amplificador para un auto tenemos solo 12V y necesitamos tener +/-50Vcc, la solución es hacer una fuente elevadora, y reducir el tamaño lo mas posible para que entre cómodamente en un auto.
Reducción: la reducción se logra mediante la cantidad de vueltas en el transformador como se ve habitualmente, un transformador para 50Hz de los que conectamos al suministro eléctrico domiciliario tiene un tamaño y peso considerable y uno de fuente switch o step-up tiene un peso muy reducido y un tamaño reducido, entonces la forma de reducirlo es sacando le vueltas y si le sacamos vueltas achicamos el transformador, pero si le sacamos vueltas ya no sirve para funcionar en 50Hz que es la frecuencia existente en el suministro eléctrico domiciliario, ahora redujimos la cantidad de vueltas asique por ende aumentamos la cant de frecuencia, es una relación inversamente proporcional "relativa" porque hay una formula para ello, pero volviendo para un transformador switch step-up, sacamos vueltas y aumentamos la frecuencia aproximadamente a unos 40000Hz o 40kHz, entonces ya tenemos un transformador que oscila, ahora hay que hacerlo oscilar para eso usamos un integrado o transistores que cumplan la función de oscilador, mediante unos transistores de potencia generamos una señal de 40KHz y otra señal igual pero a 180º (complementaria).
De esta forma conseguimos hacer la señal "sinusoidal" mas bien cuadrada.. pero que nos permita oscilar al trafo y poder transformar la tensión.
Elevación: la elevación es mas fácil. porque es una relación entre vueltas de primario y secundario con la tensión de salida. Para 12V supongamos un numero de vueltas de primario de 10 y el secundario con otras 10 vueltas entonces no tendríamos transformación ya que son iguales, ahora si aumentamos la cant de vueltas en el secundario varia esta tensión de salida, mientas mas vueltas pongamos en el secundario mas tensión de salida vamos a tener, por ejemplo: entrada 12V 10vueltas primario, salida 100V 80vueltas secundario, entonces de esa forma tendríamos la tensión que queremos, ahora solo hay que tomar un punto medio en las vueltas del secundario osea a las 40 vueltas sacar un cable y tendríamos +/- 50V y eso rectificado con diodos schottky de alta velocidad o de alta recuperación Fast Recovery, ya que estamos a una frecuencia de 40KHz, y seguido de los diodos los capaciotores de filtrado y tendríamos una fuente de continua con una entrada de 12Vcc y una salida de +/-50Vcc, tener en cuenta que estas fuentes consumen mas de lo que entregan ya que el efecto de elevar la tensión consume mucha energía, por lo cual hay que tener cuidado con la batería del auto.
Teniendo esta fuente podemos acoplar cualquier circuito de amplificador que queramos con o sin transistores, con o sin fuente partida o simétrica y de casi cualquier potencia.
Despues de esta larga teoria sobre como logran esas potencias de salida en los amplificadores de automobiles dejare el circuito del amplificador de 55W con TDA1562Q.





Monitor Cardiaco Expandible

Este circuito es un monitor cardíaco que como lo dice la palabra monitorea los pulsos del corazón
El funcionamiento es fácil, el transductor es solo un LDR y un LED (rojo), y la señal de salida se ve en un led.
El circuito es el siguiente:


El LED y el LDR van uno seguido del otro ya que ahí debemos apoyar nuestro dedo, de esta forma el LED emite luz roja (roja para que tenga la menor atenuación en la long de onda que nos interesa) y el LDR recibe esta luz emitida por el LED, pero la idea es acondicionar esa señal recibida, osea cuando el corazón bombea sangre y llega al dedo, este se llena de sangre diminutamente este bombeo genera una diferencia de luz recibida por el LDR y una vez censada la diferencia se amplifica y se proyecta en el LED de salida. De esta forma logramos ver los latidos del corazón en el led de salida.
Claro no tienen nada de divertido ver un led parpadeando al ritmo del corazón, por eso al no ser un circuito digital la salida del led que proyecta los latidos es análoga, por ende se puede acoplar esta salida por ejemplo a un ordenador entrando por su Line-In y analizando este “sonido” con algún programa ej. Audacity (free) podemos detallar la forma de onda de los latidos del corazón
A continuación se mostrara la forma de montar el LED y LDR.



-->Este es un ejemplo del dispositivo conectado a la placa se sonido analizado con el Audacity.


Aquí nos muestra que desde el segundo 50 al 55 tenia 8 pulsaciones, osea 96ppm medida standard :)


Actualización Digital.


En esta actualización a diferencia del post inicial, no se utiliza una salida análoga, por ejemplo para ver la forma de onda de los latidos y demás, sino que se incorpora un timer monoestable que cumple la función de filtro de burst, el cual cumple la función de temporizar aproximadamente 160ms tras detectar un nivel alto en su disparo, este se utiliza para eliminar el posible burst que existe como ruido eléctrico.
Como podemos ver en el gráfico del osciloscopio podemos apreciar la señal que sale del bloque amplificador y comparador, en este caso ha sido una prueba de laboratorio donde la señal se encuentra limpia y sin burst pero en otros ambientes el test ha sido distinto y el timer monoestable de 160ms de delay ha desechado ese ruido eléctrico quedando así una salida que permanecerá a nivel alto durante 160ms que luego mediante la salida 3 del 555 "OUT" podremos ingresarla a un microcontrolador, o un contador, un Led, un Buzzer, etc...
El potenciometro "Trigger" sera para ajustar la sensibilidad.


Vumetro de 5 niveles (5-Leds)


Este es un vumetro logaritmico de 5 niveles de medición graduados en -10 -5 0 3 6 dB, desarrollado en base a un integrado KA2284 disponible en el package 9-SIP, cosa que nos facilita mucho el PCB a la hora de diseñar.

Este vumetro posee una entrada de alta ganancia, lo que nos facilita el uso de este integrado en diversos circuitos sin la necesidad de utilizar un preamplificador para el mismo.

El circuito integro posee en su interior un modulo CCR (Regulador de corriente constante) a 15mA por cada salida, por lo que no es del todo necesario poner resistencias en los LEDs, a menos que necesitemos que los leds tengan una corriente menor a esos 15mA.

La tension de alimentacion posee un rango entre 3.5V y 16V de corriente continua, en mis practicas lo he implementado siempre entre 5V y 9V por comodidad sin problemas.

Como podremos ver en el siguiente diagrama tenemos los bloques internos, donde podremos apreciar el metodo de comparacion que utiliza y los CCR para limitar la corriente de los LEDs.



El circuito integro posee los limitadores de corriente CCR, pero tambien es posible limitar la corriente de los LEDs mediante resistencias, en el datasheet nos da una opcion de resistencias segun la tension de alimentacion, pero el diagrama muestra una unica resistencia para los 5 leds, se sobre entiende que se quieren ahorrar componentes, pero no es la mejor opcion ya que no es la misma corriente para un LED encendido que para los 5 LEDs al mismo tiempo, esto va a hacer que exitan fluctuaciones en la luminosidad, por lo que mi recomendacion es que se ponga una resistencia por cada LED, o bien no se pongan (este caso depende de la corriente maxima que soporta el LED y del brillo que quieran obtener del mismo).




El KA2284 se puede reemplazar directamente por los integrados AN6884, LB1403 y BA6124.
Estos son todos iguales y se conectan de la misma forma, solo que en algunos comercios al no conseguir uno se puede suplantar por otro, o también elegirlos por el precio.

El circuito es el siguiente:



Inversor CCFT o CCFL - Modulable

Este es un circuito inversor para excitar CCFT (Cold Cathode Fluorescent Tube) o CCFL (Cold Cathode Fluorescent Lamp). Desarrollado en base al timer 555.
El circuito consta del timer 555, una etapa de potencia TIP31C y el transformador como elevador de tensión.
Mediante el potenciómetro de 100K podemos manejar la base de tiempo del 555 que nos variara directamente la frecuencia del TIP31C y a su vez la del transformador.
Es posible intercambiar el potenciómetro por un transistor con la finalidad de convertir al 555 en un VCO, es decir Colector y Emisor del transistor donde estaría el potenciómetro y con la base variar la tensión y a su vez la frecuencia del 555, esto lleva una pequeña adaptación pero es muy facil de hacerla.. con cualquier transistor de uso general de baja señal es posible.. por ejemplo un 2N3904 o un BC548..
Esta configuración como VCO podría servirnos como para realizar un vumetro, osea ingresar audio por la base del bjt y proyectarlo en el CCFT.
El circuito es el siguiente y el valor sin el CCFT es de alrededor de los 20$ar.
NOTA: el CCFT lo saque del backlight de una notebook, pero en el mercado se venden lampara usb con este mismo tubo, o sino se puede sacar de un scanner.



Bobina Tesla - Tesla Coil



Antes de comenzar con el proyecto se debe advertir el uso de tensiones y corrientes nocivas para la salud, así como radiación ultravioleta, quemaduras en piel producto de alta frecuencia y emanación de ozono excesiva.
No nos hacemos cargo del mal uso del dispositivo.

Este proyecto es la vieja e histórica bobina tesla uno de los tantos éxitos de Nikola Tesla que fue
un físico, matemático, ingeniero eléctrico e inventor, que revolucionó la teoría eléctrica inventando y desarrollando la corriente alterna entre otras cosas...
Volviendo al proyecto, la idea de Tesla era la de la invención de la transferencia de energía en forma inalámbrica y este fue su resultado, que obviamente funciona.
Esta bobina tesla no es mas que un transformador de Muy Alta Tensión, pero de baja corriente por lo que no es peligroso su secundario en función de la corriente, pero si en función del calor ya que al ionizarse el aire se genera plasma (gas a muy alta temperatura) que obviamente si lo tocamos nos quemamos.
No obstante su primario, este si necesita una tensión menor al rededor de los 10kV pero con bastante mas corriente que puede oscilar entre los 5mA hasta los 100mA dependiendo de lo que uno quiera invertir en ello, ahí tenemos riesgo seguro de muerte si se llegara a manipular de forma indebida.
La bobina genera alta tensión a partir de una relación de transformación y de alta frecuencia, funciona relativamente parecido a una emisora de radio frecuencia pero con mayor tensión
De esta forma podemos lograr ionizar todo el perímetro logrando una emisión de energía por la atmósfera en donde se la este utilizando, esta ionización de la atmósfera afecta directamente a los artefactos eléctricos y electrónicos que están a su cercanía pudiendo destruirlos si no están blindados apropiadamente, pero teniendo todos los recaudos posibles podemos transferir energía por ejemplo a modo prueba un tubo de iluminación normal o una lampara, etc...
El circuito es el siguiente:


La bobina convencional que Tesla desarrollo en su época es la que esta titulada "tradicional" esta consta de un transformador de lamparas de neón (15kV - 20mA) que cuesta algo así como 250 $ar y un primario Tesla que esta en resonancia con un Capacitor y un Explosor (encargado de la descarga de los capacitores), y por ultimo su secundario Tesla.
La bobina Híbrida tiene tanto el primario y secundario Tesla con su capacitor y explosor, pero en vez de utilizar un transformador de neón para excitarla, esta usando una bobina de ignición de automóvil (50$ar) y un circuito oscilador electrónico para activarla, de esta forma abaratamos los costos.

Detector de proximidad - con LM567


Este circuito fue diseñado con el fin de montar varios en un robot para que funcionen como detectores de proximidad y de esta forma poder esquivar obstáculos.
El circuito es simple y confiable, esta basado en un parte de un PLL (decodificador de tono) de la firma national semiconductor LM567 y el principio de funcionamiento se basa en el rebote de la luz infrarroja, es decir un diodo led infrarrojo emite luz en esa long de onda y un foto transistor la recibe, al estar el foto transistor y el led uno al lado del otro mirando para el mismo lado, cuando se acerque una pared o obstáculo la luz infrarroja emitida por el led rebotara en el objeto incidiendo en el foto-transistor y así activando una salida, ya que el pll esta configurado como vco y filtro pasa banda, osea el vco genera una señal portadora a una determinada frecuencia x que va a ser emitida por el led infrarrojo y la entrada del filtro pasa banda viene desde el foto transistor por ende si sintonizamos el vco con el filtro estaríamos activando la salida cuando el foto transistor detecte una señal igual a la preestablecida por su filtro, señal que va a ser igual a la emitida por el led mediante su vco. de esta forma se logra detectar el obstáculo sin problemas de interferencia por la luz de la habitación o controles remotos, etc...



En esta captura del datasheet del fabricante del integrado podemos ver el circuito tipico en alterna, es el que proponemos en esta nota, también podemos ver las formulas para calcularlo. El circuito del fabricante nos dice que si ingresamos una frecuencia por la entrada (pin 3) relativamente igual a la generada localmente por el oscilador RC conformado por R1 y C1, la salida (pin 8) cambiara de estado. En nuestro circuito la señal de entrada es entregada por el fototransistor, pero la señal generada para ser rebotada con el objeto a sensar y luego captada por el fototransistor la tomamos del oscilador local (circuito RC), luego la amplificamos para poder excitar un led y de esta forma tenemos el detector de proximidad, tambien es posible hacer una barrera infrarroja, por ejemplo si en lugar de tomar la frecuencia del oscilador RC local usamos un oscilador externo (que debe estar oscilando a la misma frecuencia que el oscilador local RC) podemos crear la barrera, por ejemplo un oscilador externo podria ser un timer LM555 el cual puede excitar un led infrarrojo que apuntado al fototransistor del LM567 cumple las veces de barrera infrarroja.
