Interruptor al tacto (Switch Touch)





Este circuito fue desarrollado con el fin de encender una pc mediante un interruptor al tacto, si bien se puede usar en cualquier circuito, osea adaptar para cualquier circuito, la función del mismo es la de emular un pulsador, sin importar si es NA o NC ya que la salida de este interruptor táctil esta desarrollada en base a un rele doble inversor, es decir que posee un contacto NA y uno NC para que sea mas fácil la adaptacion.
En la practica como se ve en el vídeo funciona al instante (el vídeo tiene el audio demorado), pero cabe destacar que la ganancia del 555 puede traer disparos erráticos si se le acerca alguna fuente de ruido, como lamparas fluorescentes, transformadores, motores, etc.. dentro de la pc no tubo problemas debido a que el lugar donde lo aloje es dentro de una disquetera vieja la cual funciona como jaula de faraday y absorbe una gran parte de ruido eléctrico y ondas de radio.
Si quieren puede soldarle una chapa a gnd como los sintonizadores de TV, para que no exista el ruido.
En el análisis de este circuito se emplearon resitores de pull-up y pull-down pero en valores tal que el ruido no cause un disparo, no se podía accionar de forma táctil por que la impedancia era baja, cuando se aumentaba esa impedancia ya se podía activar de forma táctil pero lamentable mente el ruido eléctrico cercano provoca disparos, por lo que la mejor opción fue alojarlo dentro de una jaula metálica.
A continuación se mostrara el circuito, el PCB (hay que achicar el tamaño, se encuentra en alta resolucion para mejor calidad del pcb.) y un vídeo de funcionamiento (el audio esta desfasado).



VIDEO

PLC con PIC16F84A o PIC16F628


Este circuito fue llamado PLC por tratarse de un controlador lógico y poder programarse, si bien no esta diseñado para tener ISCP (programacion en circuito) y tampoco lenguaje escalonado LADDER, es mas bien una placa entrenadora que cumple con las funciones de un PLC como tener 8 entradas aisladas óptimamente mediente optoacopladores 4N27 y 4 salidas mecánicas mediante Rele.
El circuito cuenta con una fuente regulada a 5V para el microcontrolador, no obstante la entrada debe ser de 12V ya que esta alimenta los reles. Pero podría mejorarse mediante un regulador de 12V aunque no es necesario.
El circuito es el siguiente:

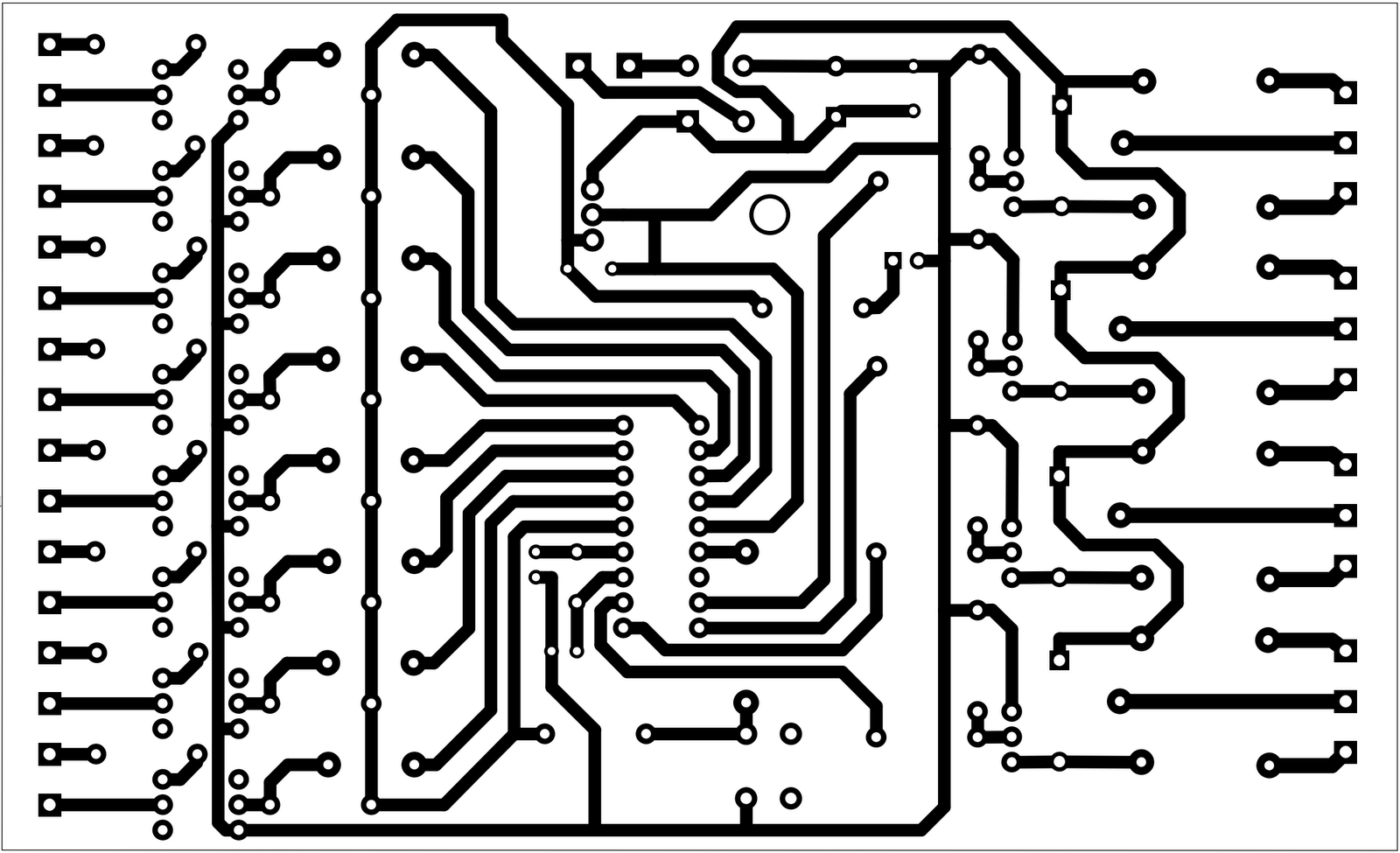

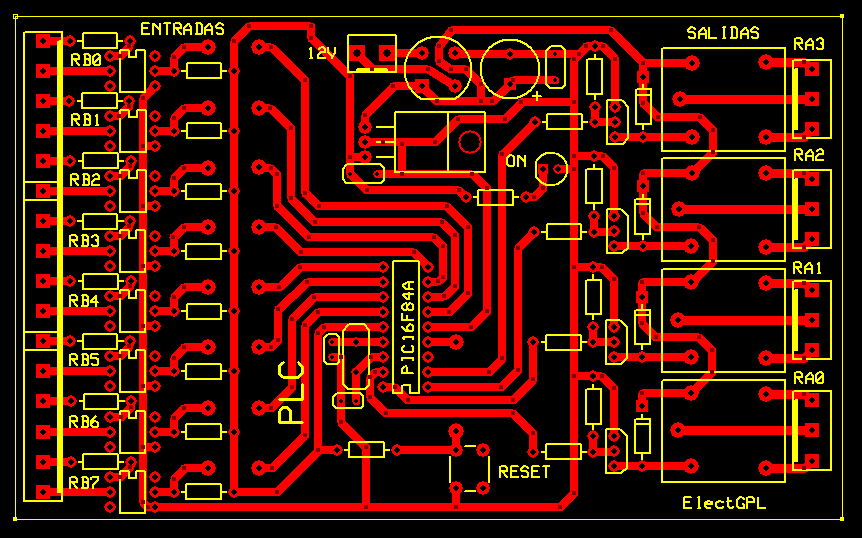

El PCB es el siguiente: NOTA deben redimencionar el tamaño. Esta en alta resolucion para lograr mejor calidad de imagen.
