Tester RJ45 (sin MCU)

Al igual que el tester de cable UTP para redes Ethernet con RJ45 que esta publicado en este blog, este tiene la diferencia que no requiere MCU ni firmware, esta desarrollado con electrónica digital convencional.
Es una herramienta de testeo para cables del tipo UTP Nivel 5 y conectores RJ45 con la finalidad de testear los pares para la norma ethernet.
El circuito no es mas que un secuenciador desarrollado en base a un 4017 que tiene como función principal crear una secuencia consecutiva de barrido entre sus 8 bit, la cual varia su velocidad con el 555 mediante su potenciómetro.
El único control que tiene este tester es el de ajuste de frecuencia, que puede realizarse con un potenciómetro común o bien con un preset para reducir el tamaño.

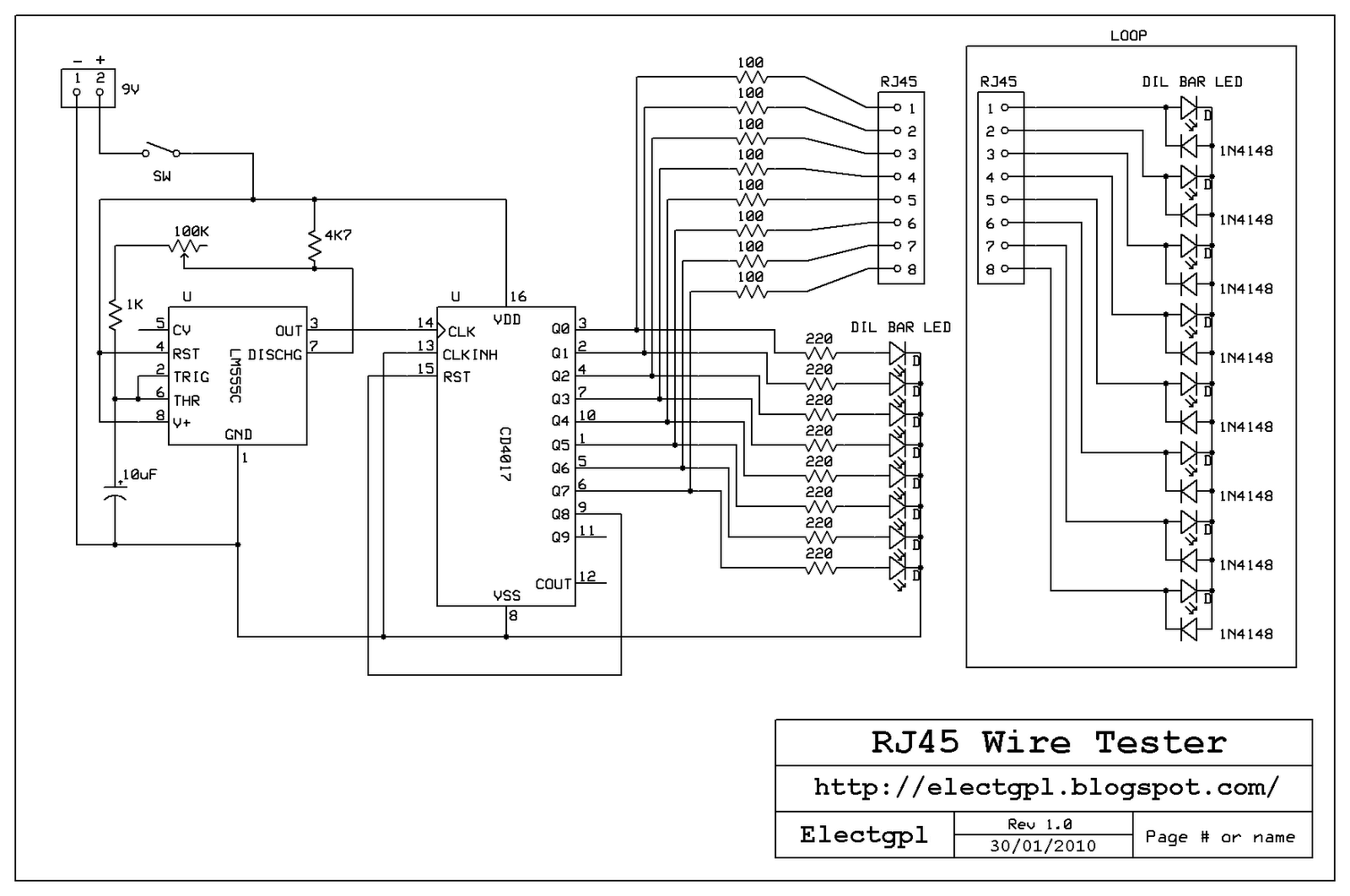

El circuito es el siguiente:


LOOP



TRANSMISOR



LOOP:
Rojo: Diodo 1N4148
Amarillo: Resistencias de 100ohms
Azul: Leds
Verde: Conector RJ45

TRANSMISOR:
Rojo: Integrados 555 y 4017
Amarillo: Resistencias
Azul: Leds
Verde: Conector RJ45
Rosa: Puente
Naranja: Capacitor

FanSpeed - Vairador de velocidad para cooler

Este circuito consta de un simple variador de velocidad para Fan de PC o para los Coolers, el circuito del variador es muy simple y de los mas comunes, lo único que tiene agregado es un instrumento digital de medición por niveles con el integrado KA2284.
El circuito es el siguiente y el video del mismo se muestra en el canal de YouTuBe de este blog.

Vumetro 19 LEDs - LM3915+LM3916

Este circuito fue proporcionado por el fabricante del integrado LM3915 en su datasheet, solamente se le modifico la entrada señal y alimentación.
El circuito es básicamente el mismo que nos da National en su Datasheet.
A continuación mostrare su circuito y en el canal de YouTuBe que se encuentra en este blog, hay un video del Vu funcionando.

VIDEO
