Punta lógica TTL

La punta lógica sirve para seguir estados en un circuito lógico en donde es necesario saber si existe un 1 o un 0 en la entrada o salida de alguna compuerta o circuito binario.

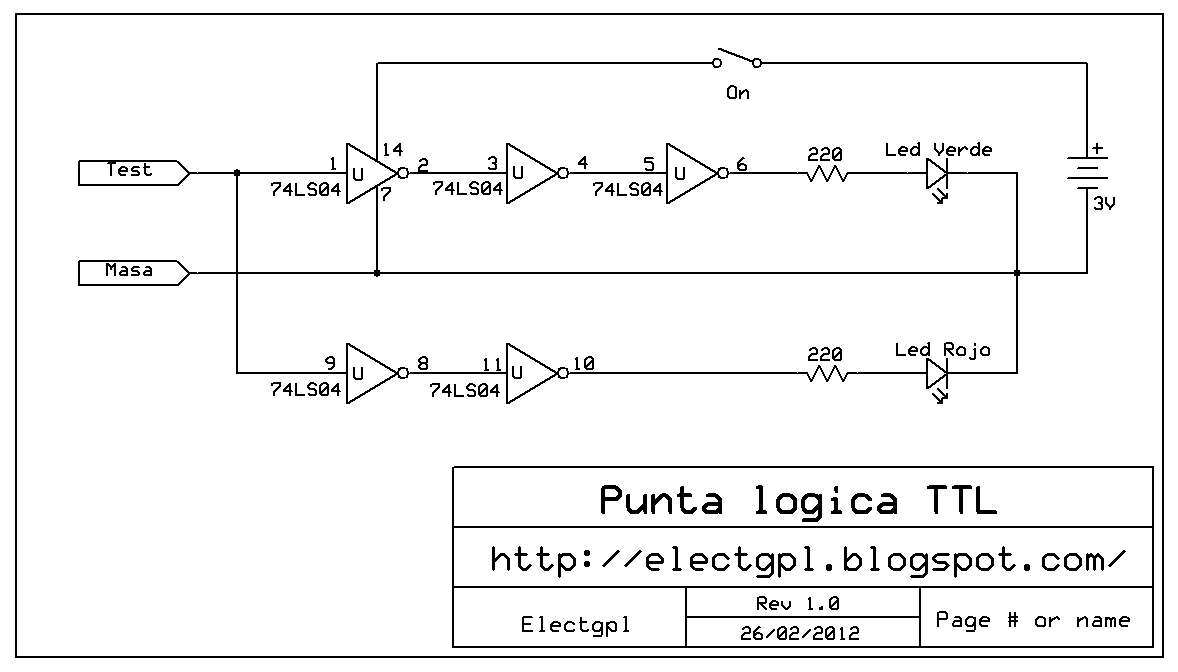

Para esto se utiliza un circuito integrado 7404 que es un Hex Inverter, el cual conectaremos como se ve en el circuito para que nos muestre cuando en la entrada hay un 1 o un 0 proyectando este resultado en uno de los dos leds, también se podría haber puesto solo un led bicolor o un display de 7 segmentos indicando 1 y 0 o H y L. La alimentación va de 3 a 5V, se dejaron 3 islas en el PCB donde una es GND la otra es Entrada y la ultima Vcc, de esta forma con tres cables y cocodrilos o algún anclaje que se prefiera podemos tomar los 5V del circuito a a analizar para alimentar esto.
